Kołkowanie styropianu wygląda prosto tylko z boku. W praktyce o trwałości ocieplenia decydują trzy rzeczy: nośne podłoże, właściwa liczba łączników i poprawny moment ich montażu. Poniżej rozkładam temat na czynniki pierwsze: kiedy mocowanie mechaniczne ma sens, ile punktów dać na metr kwadratowy, jak dobrać łączniki do ściany i które błędy najczęściej kończą się pęknięciami albo odspojeniami pod tynkiem.
Najważniejsze decyzje zapadają przed pierwszym otworem
- W polu ściany zwykle stosuje się 4-6 łączników na m², a przy krawędziach i narożach więcej.
- Mocowanie mechaniczne ma największy sens tam, gdzie działa silny wiatr, podłoże jest nierówne albo projekt tego wymaga.
- Łącznik dobiera się nie tylko do grubości izolacji, ale też do rodzaju muru i głębokości zakotwienia.
- Kołkowanie wykonuje się dopiero po związaniu kleju, najczęściej po około 24 godzinach.
- W montażu zagłębionym trzeba też zadbać o zaślepienie gniazd, żeby nie psuć estetyki i ciągłości warstwy.
- Najwięcej problemów nie wynika z samych kołków, tylko z ich złego rozstawu i osadzenia.
Kiedy mechaniczne mocowanie ma sens
W systemie ETICS, czyli bezspoinowym ociepleniu elewacji, łączniki mechaniczne nie są dodatkiem „na wszelki wypadek”. To element, który przejmuje część obciążeń od wiatru i pomaga utrzymać płyty w równym położeniu do czasu wykonania warstwy zbrojonej. Ja patrzę na to tak: jeśli podłoże jest niepewne, budynek stoi w otwartej lokalizacji albo projekt wyraźnie przewiduje dodatkowe mocowanie, łączniki stają się rozsądnym wyborem, a czasem po prostu koniecznością.
W praktyce mechaniczne mocowanie przydaje się szczególnie wtedy, gdy:
- elewacja jest narażona na silne ssanie wiatru, zwłaszcza w narożach i na wyższych kondygnacjach,
- ściana ma gorszą nośność lub jest pokryta warstwą, której nie chcę traktować jako pewnego podłoża,
- ocieplenie wykonywane jest na istniejącej elewacji po remoncie, gdzie liczy się dokładna ocena stanu starej warstwy,
- system ocieplenia wymaga połączenia kleju i łączników dla uzyskania deklarowanej odporności,
- chcę ograniczyć ryzyko pracy płyt zanim warstwa zbrojona je „spina”.
Kołki nie naprawiają błędnego klejenia. Jeśli podłoże się pyli, tynk odspaja się płatami albo płyty zostały przyklejone byle jak, dodatkowe łączniki tylko chwilowo zamaskują problem. Dlatego najpierw sprawdzam jakość ściany, dopiero potem liczbę i typ mocowań. To prowadzi prosto do pytania, ile łączników faktycznie potrzeba na metr kwadratowy.
Ile łączników dać na m² i jak je rozmieścić
Nie ma jednego układu, który pasuje do każdej fasady. Rozstaw zależy od wysokości budynku, strefy wiatrowej, rodzaju podłoża i systemu ocieplenia. W praktyce najczęściej spotykam układ, w którym środek ściany ma mniej łączników niż naroża i strefy przy otworach okiennych oraz drzwiowych.
| Strefa elewacji | Typowy zakres | Dlaczego tyle | Praktyczna uwaga |
|---|---|---|---|
| Środek ściany | 4-6 szt./m² | Obciążenia są zwykle bardziej równomierne | To punkt wyjścia dla większości domów jednorodzinnych |
| Narożniki budynku | 6-8 szt./m² | Wiatr mocniej „podrywa” krawędzie elewacji | Pas przy narożu warto zagęścić już na etapie projektu |
| Okolice okien i drzwi | 6-8 szt./m² | Krawędzie otworów tworzą bardziej wymagające strefy | Tu szczególnie łatwo o lokalne odspojenia, jeśli oszczędzi się na łącznikach |
| Budynek wysoki lub bardzo wietrzna lokalizacja | 8 szt./m² lub więcej | Rosną siły działające na elewację | Ostateczny układ powinien wynikać z projektu, a nie z przyzwyczajenia wykonawcy |
Na płycie 100 x 50 cm taki rozkład zwykle oznacza 2-3 łączniki w polu ściany i więcej w strefach brzegowych. Dla mnie ważniejsze od samej liczby jest to, żeby mocowanie nie skupiało się w jednym miejscu i nie zostawiało „luźnych” fragmentów przy krawędziach.
Gdy układ jest policzony, przechodzę do doboru samego łącznika, bo tu łatwo popełnić kosztowny błąd. To właśnie typ kołka, jego długość i sposób osadzenia decydują, czy elewacja naprawdę będzie trzymać.
Jak dobrać łącznik do styropianu i podłoża
Dobór zaczynam od trzech pytań: z czego jest ściana, jak gruba jest izolacja i czy łącznik ma być osadzony zlicowanie czy zagłębiony. Na rynku spotkasz łączniki wbijane i wkręcane, z trzpieniem tworzywowym albo stalowym, a także wersje z talerzykiem do montażu zagłębionego. Średnica talerzyka zwykle wynosi co najmniej 60 mm, a w części systemów stosuje się 90 mm, bo większa powierzchnia lepiej dociska płytę.
| Typ łącznika | Kiedy ma sens | Co daje | Na co uważać |
|---|---|---|---|
| Wbijany z trzpieniem tworzywowym | Typowe ocieplenia na stabilnym podłożu | Szybki montaż i prosty docisk płyty | Trzeba pilnować poprawnej głębokości osadzenia |
| Wkręcany | Gdy zależy mi na lepszej kontroli osadzenia | Dokładniejsze dociągnięcie do podłoża | Wymaga odpowiedniego sprzętu i cierpliwości przy pracy |
| Z trzpieniem stalowym | W systemach o większych wymaganiach wytrzymałościowych | Większa sztywność mocowania | Warto sprawdzić, czy system przewiduje taki wariant |
| Montaż zagłębiony z zaślepką | Gdy liczy się estetyka i ograniczenie mostków termicznych | Mniej widoczne talerzyki i gładsza elewacja | Gniazdo po łączniku trzeba później starannie zamknąć |
Rodzaj podłoża jest równie ważny jak sam kołek. W murze z betonu, cegły pełnej czy silikatu zwykle sprawdzają się standardowe rozwiązania, ale w pustakach, ceramice drążonej albo betonie komórkowym potrzebuję łącznika przewidzianego do konkretnego materiału. W praktyce przyjmuje się często co najmniej 25 mm zakotwienia w cięższych murach i około 65 mm w betonie komórkowym, ale zawsze sprawdzam to w projekcie technicznym i dokumentacji danego łącznika, czyli jego ETA, europejskiej ocenie technicznej.
Długość liczę prosto: grubość styropianu + warstwa kleju lub inna warstwa nienośna + wymagane zakotwienie w murze + około 10 mm zapasu na otwór. Jeśli mam 15 cm EPS i 1 cm warstwy kleju, w cięższym murze najczęściej wychodzi mi łącznik rzędu 18,5-20 cm, ale dokładny wybór i tak zależy od systemu. Dopiero mając właściwy łącznik, można bezpiecznie przejść do montażu.
Jak wygląda montaż krok po kroku

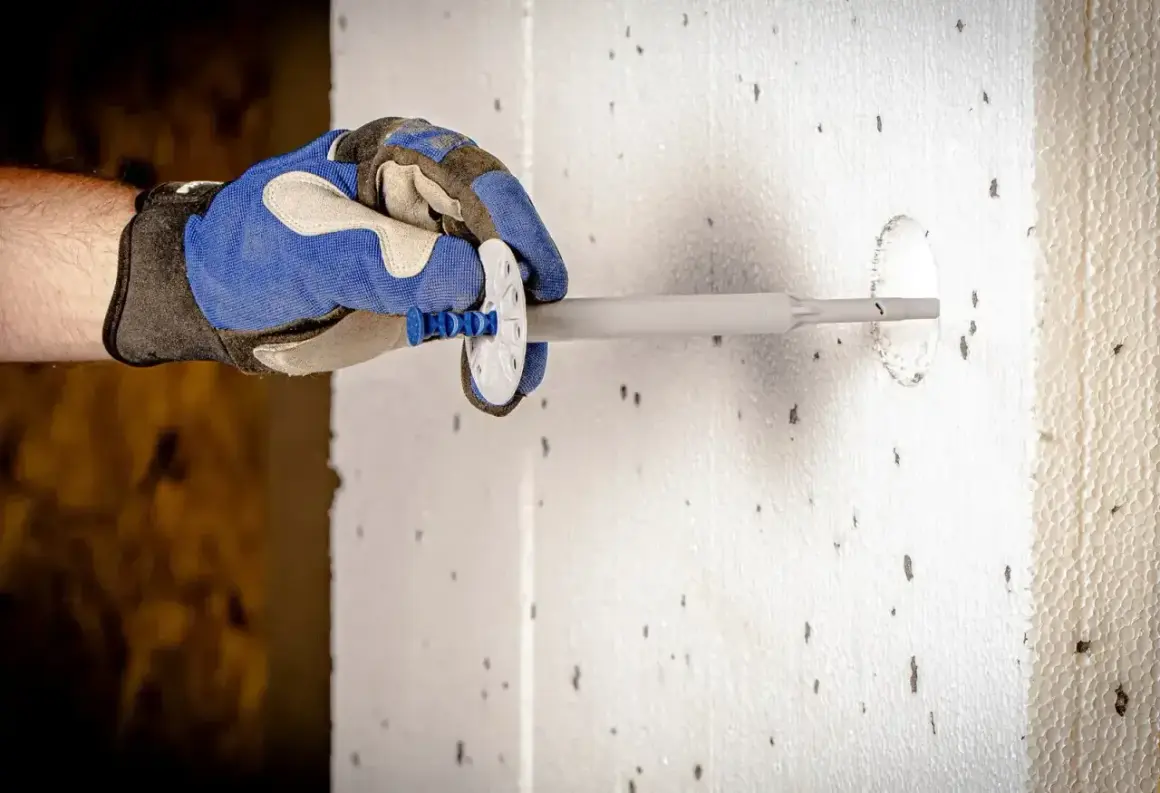

Najczytelniej działa montaż prowadzony według jednego schematu. Najpierw czekam, aż klej zwiąże, potem wyznaczam punkty mocowania, wiercę otwory prostopadle do ściany i osadzam łączniki na takiej głębokości, jakiej wymaga system. Warstwa zbrojona, czyli zaprawa z zatopioną siatką z włókna szklanego, powinna wejść dopiero wtedy, gdy mocowanie jest już stabilne.
- Sprawdzam, czy płyty są przyklejone równo i czy klej zdążył związać. W wielu systemach kołkowanie robi się po około 24 godzinach, ale przy chłodzie lub wilgoci daję więcej czasu.
- Zaznaczam miejsca mocowania, pamiętając o zagęszczeniu w narożach, przy krawędziach i wokół otworów.
- Wiercę otwór prostopadle do podłoża. Zazwyczaj powinien być głębszy o około 10 mm niż planowana głębokość zakotwienia.
- Usuwam pył z otworu, bo zabrudzony kanał osłabia osadzenie łącznika.
- Wkładam łącznik i wbijam lub wkręcam trzpień do poziomu wymaganego przez system.
- Kontroluję, czy talerzyk licuje z płytą albo siedzi na właściwej głębokości w montażu zagłębionym.
- Jeśli system przewiduje zaślepki, zamykam gniazdo kawałkiem EPS, żeby nie zostawić widocznego punktu i nie tworzyć lokalnego mostka termicznego, czyli miejsca, przez które ciepło ucieka szybciej niż przez resztę przegrody.

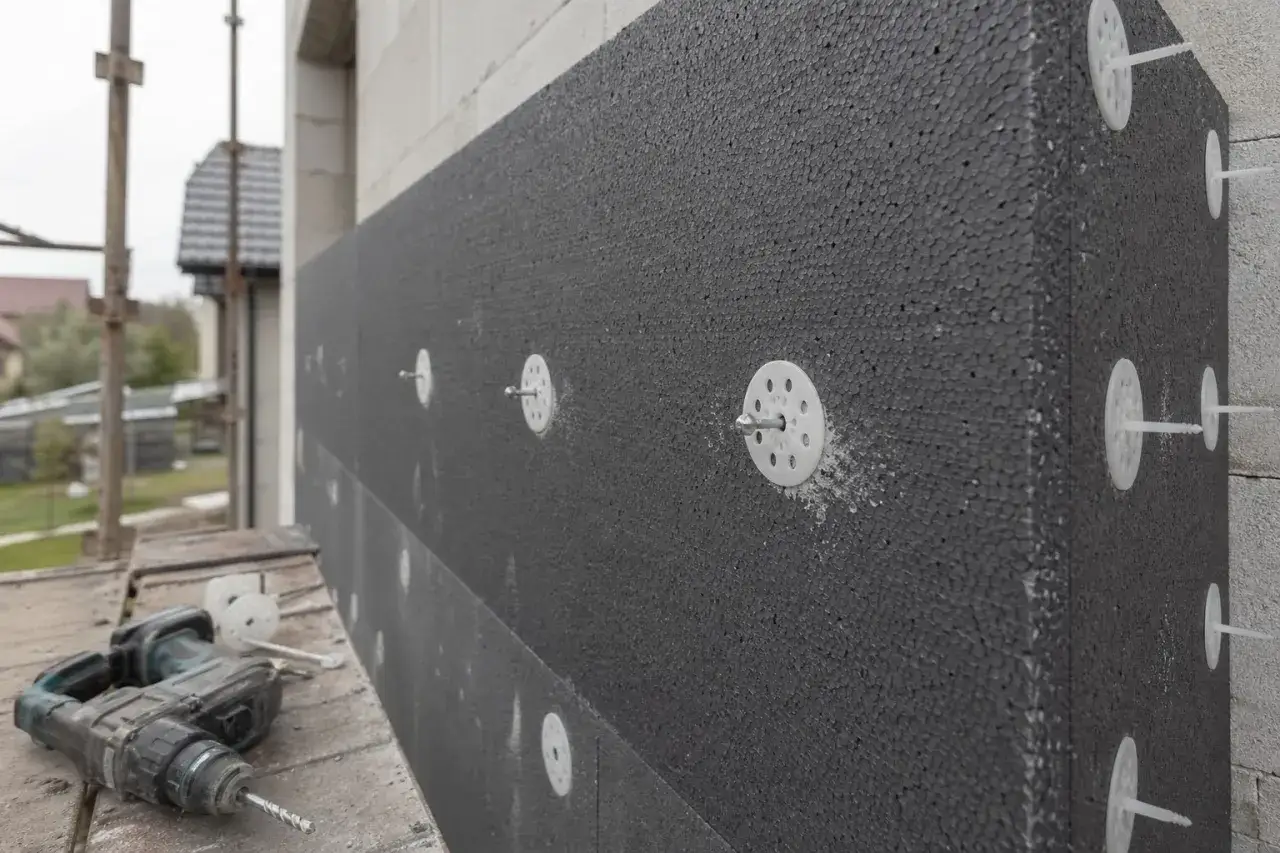

Przy grafitowym EPS pracuję ostrożniej niż przy białym. Ciemne płyty szybciej się nagrzewają, więc osłaniam elewację i nie zostawiam materiału długo na pełnym słońcu. Siatka cieniująca, czyli lekka osłona rusztowania, pomaga ograniczyć przegrzanie i zmniejsza ryzyko odkształceń jeszcze przed zamknięciem całego układu.
Po samym montażu zostają już głównie kontrole i korekty, a tu błędy też bywają drogie. Najczęściej nie psuje elewacji jeden wielki problem, tylko kilka małych niedopatrzeń, które sumują się po miesiącach.
Najczęstsze błędy, które później widać na elewacji
- Za mało łączników w narożach i przy otworach, przez co płyty zaczynają pracować pod wpływem wiatru.
- Osadzanie kołka w warstwie nienośnej zamiast w właściwym murze.
- Wiercenie i mocowanie zbyt wcześnie, zanim klej zwiąże.
- Nieodpowiedni łącznik do podłoża, zwłaszcza w pustakach i betonie komórkowym.
- Zbyt mocne dociągnięcie talerzyka, które robi wgłębienie w styropianie.
- Brak zaślepek przy montażu zagłębionym, przez co widać punkty mocowania i pogarsza się estetyka.
- Pominięcie oczyszczenia otworu z pyłu, co osłabia zakotwienie.
Najbardziej kosztowny błąd to ten, którego nie widać od razu. Elewacja może wyglądać poprawnie w dniu odbioru, a po sezonie zaczyna ujawniać odspojenia, pęknięcia przy krawędziach albo ślady punktowego docisku. Dlatego nie oszczędzam na rozstawie i nie próbuję zastępować projektu „praktyką z budowy”.
Na końcu liczy się krótka kontrola, zanim płyty zostaną przykryte warstwą zbrojoną i tynkiem. To ostatni moment, kiedy można jeszcze poprawić osadzenie i uniknąć późniejszych poprawek.
Co sprawdzam przed zamknięciem elewacji
Zanim płyty trafią pod warstwę zbrojoną i tynk, robię krótką kontrolę. To moment, w którym jeszcze da się poprawić osadzenie łącznika, dołożyć punkt mocowania albo skorygować gniazdo po montażu zagłębionym. Później każda taka poprawka jest już dużo bardziej kłopotliwa.
- Łączniki nie wystają i nie zapadają się nadmiernie w płytę.
- Na styku płyty i talerzyka nie ma szczelin.
- W narożach, przy otworach i na krawędziach liczba mocowań jest większa niż w polu ściany.
- W systemach z zagłębieniem wszystkie gniazda są zaślepione.
- Klej zdążył związać przed wierceniem i dalszymi pracami.
Jeżeli miałbym wskazać jedną rzecz, która najbardziej wpływa na trwałość elewacji, nie byłaby to sama marka kołka, tylko zgodność całego układu z projektem, podłożem i warunkami pracy. Dobre mocowanie mechaniczne działa po cichu: nie widać go na fasadzie, ale to ono często decyduje, czy ocieplenie wytrzyma lata, czy zacznie się rozchodzić przy pierwszym mocniejszym wietrze.
